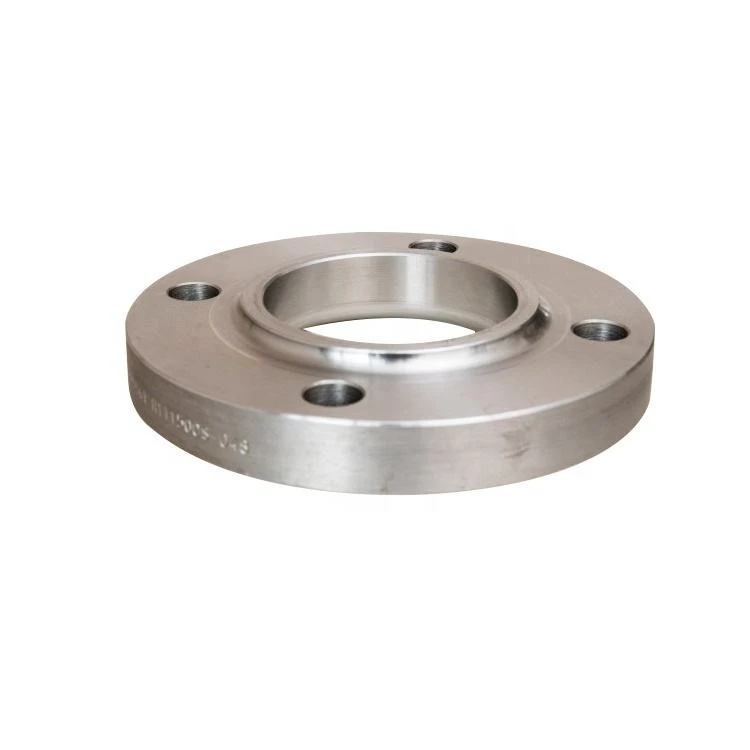

Socket suðuflanseinfölduð sem SW flans, það hefur innfellt svæði (eins og öxl) í flansholinu, þessi öxl þjónar sem leiðarvísir til að stilla dýpt pípunnar sem sett er í flansinn. Socket suðu flans upphaflega hannaður fyrir háþrýstingslítil þvermál lagnakerfi.
Stingdu pípuendanum í innstungusuðuflansinn, þar til pípubotninn snertir öxlsvæðið, dragðu aftur 1,6 mm (1/16'') fjarlægð af innstu pípunni og suðu síðan á flaka. Aðalatriðið er að búa til þenslubil (1 flöksuða) á milli flanssins og röranna eða festinga.
Hvernig myndast Socket Welding Flans
Innstungusuðuflansinn var fyrst notaður fyrir ofhitara úr ryðfríu stáli, vegna þess að forðast sprungugalla af völdum varmaálags í upphitunarferlum, og eftir margra ára þróun varð það staðlað notkun fyrir allar tegundir efna.
Socket soðið flans andlitsgerðir
Socket soðið flans þar á meðal RF gerð og RTJ gerð, sem eins og aðrar gerðir af suðu flansum (renna á, suðu háls eða blindflans).
RF gerð
RTJ gerð
Socket soðið flans lögun er svipuð renni á flans, öðruvísi er það með öxl við innri holuna.
|
Stærð
|
1/2″ til 48″ DN10~DN5000
|
|
Flansstaðlar
|
ANSI, MSS, AWWA, DIN, UNI, JIS, BS, EN1092, GOST, SABS
|
|
Þrýstimat
|
Flokkur 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS
|
|
ANSI B16.5
|
6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64
|
|
JIS
|
5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K
|
|
UNI
|
6Bar 10Bar 16Bar 25Bar 40Bar
|
|
EN
|
6Bar 10Bar 16Bar 25Bar 40Bar
|
|
Húðun
|
Olíusvört málning, -ryðmálning, sinkhúðuð, gul gagnsæ, kald- og heitgalvaniseruð
|
|
Ferli
|
Fölsuð
|
|
Prófskírteini
|
Hráefnisskírteini
100% röntgenrannsóknarskýrsla Skoðunarskýrsla þriðja aðila o.fl |
|
Framleiðslutækni
|
Svikin, hitameðhöndluð og unnin
|
|
Tegundir
|
Weld Neck, Blind, Slip-On, Socket-W Weld, Threaded, Orifice, gleraugnagardínur
|
|
Notkun og notkun
|
Bitumen uppfærsla.
Þungolíuhreinsunarstöðvar.
Kjarnorka (að mestu óaðfinnanleg). Petrochemicals og sýrur. |
Vinnureglu
Það myndar fasta tengingu með því að stinga rörinu í innstungu flanssins og sjóða það síðan á sinn stað. Við suðu eru flöksuuður framkvæmdar á pípuendanum og ytri hlið flanssins og stundum er innri suðu gerð við mikla-álagsnotkun til að auka styrk og þéttleika tengingarinnar. Þessi tengiaðferð getur á áhrifaríkan hátt sent þrýsting og kraft og tryggt örugga notkun leiðslukerfisins.
Kostir og gallar
Kostir: Suðuferlið er tiltölulega einfalt, auðvelt í notkun og suðugæði er auðvelt að tryggja; samanborið við snittari flansa, dregur það úr hættu á leka; þar sem suðu er framkvæmd utan, mun það ekki valda skemmdum á innri leiðslunni, sem er gagnlegt fyrir flæði miðilsins; það hefur mikinn styrk og þéttleika og þolir mikinn þrýsting og titring.
Ókostir: Uppsetning og sundurliðun er tiltölulega erfið, krefst faglegs suðubúnaðar og tæknifólks; þegar suðu er lokið, ef skipta þarf um flans eða leiðslu, er viðhaldskostnaðurinn hár; það er ekki hentugur fyrir tilefni sem krefjast tíðar sundurtöku og uppsetningar; fyrir leiðslur með stórum-þvermáli er framleiðslu- og uppsetningarkostnaður á innstungusuðuflansum hár.
Byggingareiginleikar
Tengingaraðferð: Endur pípunnar er settur inn í þrepaða hluta flanshringsins og suðu fer fram á pípuendanum og ytri hliðinni. Það eru tvær gerðir: háls og ó-háls. Pípaflansinn með hálsi hefur góða stífni og litla suðuaflögun.
Stærðarupplýsingar: Það á almennt við um pípur með litlum-þvermáli, venjulega á bilinu frá 1/2 tommu (DN15) til 3 tommu (DN80), þó að sumir staðlar geti vísað til stærra stærðarsviðs.
Umsóknarreitir
Petrochemical iðnaður: Í ferlum eins og jarðolíuhreinsun og efnaframleiðslu er það notað til að tengja saman ýmsar leiðslur til að flytja jarðolíu, efnahráefni, milliafurðir og fullunnar vörur, svo sem flutningsleiðslur fyrir hráolíu og tengileiðslur milli kjarnakljúfa fyrir efnavörur.
Stóriðnaður: Það er notað í gufu-, fóðurvatns- og hringrásarvatnsleiðslur orkuvera, sem þolir háan-hita og háan-þrýstingsumhverfi til að tryggja stöðuga orkuframleiðslu.
Skipasmíðaiðnaður: Það er almennt notað í raforkukerfi, eldsneytiskerfi og sjókælikerfi á skipum til að tengja saman ýmsar leiðslur, sem tryggir eðlilega siglingu skipa og réttan rekstur búnaðar.
Lyfjaiðnaður: Það er notað til að tengja leiðslur milli lyfjabúnaðar, sem krefst góðrar þéttleika og tæringarþols til að tryggja hreinlæti og öryggi lyfjaframleiðsluferlisins.
Matvæla- og drykkjarvöruiðnaður: Í matvæla- og drykkjarframleiðslu eru ýmsar vökvaflutningsleiðslur notaðar til að flytja efni eins og mjólk, ávaxtasafa og bjór. Efnin sem notuð eru í þessar leiðslur verða að vera í samræmi við matvælahollustustaðla og tryggja að tengingar séu öruggar og vel-þéttar.
